APLICACIONS IDENTIFICATIVES PER A LA MECANITZACIÓ AMB ULTRASÒNIC

Una tecnologia emergent que està rebent una atenció notable és el mecanitzat amb ultrasons, o -més de més estrictament-mecanitzat amb vibració ultrasònica rotativa, de vegades referit per un acrònim simple, UAM. Wikipedia ha publicat l'acrònim RUM en la seva explicació del procés. El temps dirà quin guanya.

Sens dubte, la tecnologia és un guanyador, tal com ho demostren resultats impressionants i pràctics. Essencialment, l'equip és un híbrid d'un VMC de tres o cinc eixos combinat amb rotació d'eix d'alta velocitat i vibració vertical d'alta freqüència d'una eina de tall abrasiu de diamant. A diferència de les màquines ultrasòniques més antigues (USM) que creen un llistó líquid abrasiu que cobreix la punta de l'eina i la peça de treball i el material de microxips, UAM utilitza una eina de tall recoberta de diamants policristal·lins que es trituren per la superfície de la peça. Les velocitats de rotació de la tecnologia assistida per UAM que representem de Tongtai són de fins a 24.000 rpm. La freqüència de vibració es troba en el rang de 15-45 kHz, i l'amplada és de 1-10 μm. Essencialment, aquest enfocament impacta el material amb major velocitat de contacte i, per tant, redueix les forces de tall. Les forces es redueixen fins al 30-300% depenent del material. Com a tal, la majoria dels avantatges d'acabat superficial envoltant i d'integritat-acabats amb un Ra de menys de 0,2 μm són possibles i hi ha una gran reducció en els danys superficials i subsuperficials, com ara les microfibras i l'astillado. Naturalment, amb menys força, les eines duren encara més.

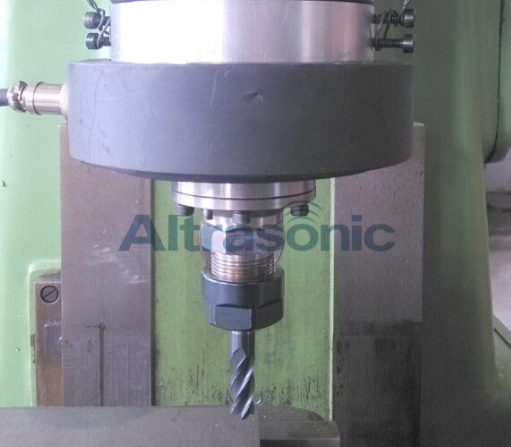

Feu clic a la figura TROBAR MÉS INFORMACIÓ

La majoria de les preguntes que responem sobre la tecnologia inclouen aplicacions com "Quines són les parts més idònies per a mecanitzar amb ultrasons?"

Com que el nostre equip d'enginyers d'aplicacions i els nostres clients obtenen experiència en aquesta tecnologia florent, aquí teniu unes directrius correctes: primer, pel que fa als materials, considereu que són més suaus que l'eina de tall de diamants o dur i trencadissa. Per exemple, el diòxid de zirconi, l'òxid d'alumini, els aliatges d'alumini, el carbur de ceràmica, silici i tungstè, una gran varietat d'acers, titani, inconel i quars són bons candidats per a aquest procés.

En segon lloc, i probablement hauria endevinat pels paràmetres proporcionats fins al moment, microdrillatge té un gran èxit amb UAM. La perforació d'obleles de silici ràpidament es recorda com a exemple, com ho fan altres parts amb forats petits que es poden crear actualment amb tecnologies EDM o de tall per làser. Moltes parts amb un enfocament de mecanitzat d'orientació vertical que també requereixen un excel·lent acabat també podrien passar a una VMC rotativa d'ultrasons. Els motlles, per exemple, són mecanitzats en brut en el mode VMC convencional i el mode UAM acaba, esmolva i esborra en una configuració, estalvia temps i millora la precisió geomètrica. En un cas que implica un motlle de joieria, el client va reduir el temps en un 40%. Els motlles dentals són una altra aplicació ideal per al sistema, així com certes pròtesis i instruments mèdics. En el sector de l'automoció, les empreses estan realitzant els avantatges d'utilitzar UAM en el desbarbat de la vàlvula. A la indústria aeroespacial, el procés s'està utilitzant per a la perforació de les venes de compressió i per donar a les fulles de titani un acabat superficial precís. Els fabricants que treballen en ceràmica i vidre ho utilitzen per taladrar, fer polir i fer xampilles. Tongtai ha publicat que en les mateixes condicions de tall d'una peça de treball completament dissenyada en Al6061 es van aconseguir els següents acabats:

Ocasionalment, la pregunta es centra en els pros i els contres de la electroerosió versus la UAM. Tot i que la inversió d'equip inicial per a una UAM és superior a un paquet EDM bàsic, el ROI pot ser més ràpid amb UAM sempre que les aplicacions siguin adequades. A més, hi ha essencialment dues màquines en una amb la configuració VMC / UAM, oferint als usuaris una gran versatilitat. Si els paràmetres que es descriuen aquí són similars als treballs que realitza sovint, val la pena dedicar-vos a explorar la UAM.
